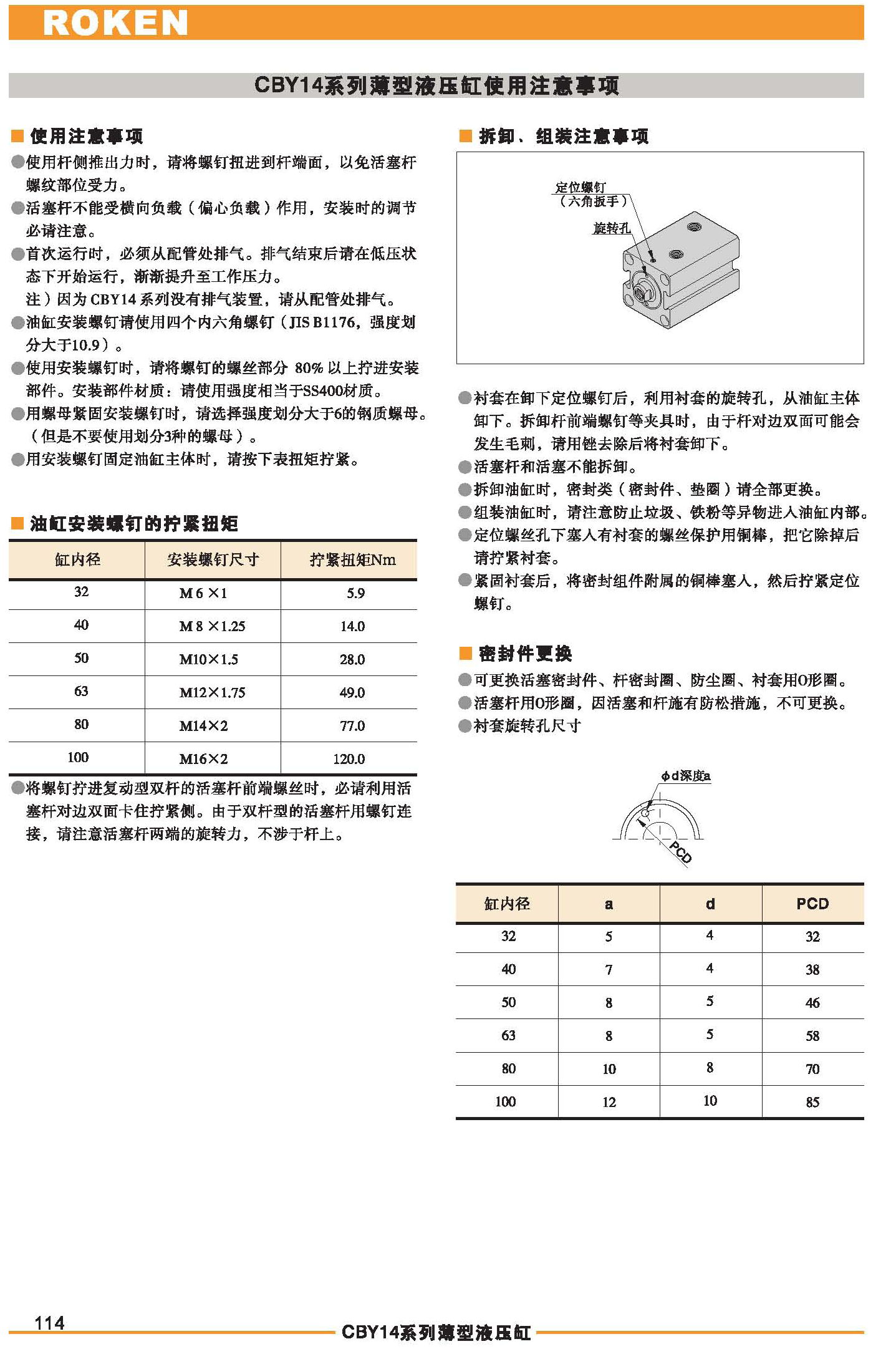

使用注意事項
1:使用桿側推出力時，請將螺釘進行到桿端面，以免活塞桿螺紋部位受力。
2：活塞桿不能受橫向負載（偏心負載）作用，安裝時的調節必請注意。
3：首次運行時，必須從配管處排氣。排氣結束后請?jiān)诘蛪籂顟B(tài)下開始運行，漸漸提升至工作壓力。
（注：因?yàn)镃BY14系列沒有排氣裝置，請從配管處排氣）
4：油缸安裝螺釘請使用四個內六角螺釘（JIS B1176,強度劃分大于10.9）。
5：使用安裝螺釘時，請將螺釘?shù)穆萁z部分80%以上擰進安裝部件。安裝部件材質：請使用強度相當于SS400材質。
6：用螺母緊固安裝螺釘時，請選擇強度劃分大于6的鋼制螺母。（但是不要使用劃分3種的螺母）
7：用安裝螺釘固定油缸主題時，請按下表扭矩?cái)Q緊。
一：經濟型
依工作壓力和工作次數選擇?？墒褂?6MPa
二：輕量緊湊的設計
缸筒與端蓋一體化，在小的空間中也可安裝，節省空間。另外，主體采用特殊的鋁合金安裝，輕便型
三：豐富的機種
油缸內徑32~100、支承型式、桿形狀、帶開關等具有豐富的機種，可按用途選擇
四：高壽命的活塞桿滑套和活塞
為提高活塞桿滑套和活塞的耐磨性，采用了特殊的銅合金。
五：維護容易
不必拆下缸體和配管，只要松一下活塞桿滑套，就可更換密封圈等，維護極容易
